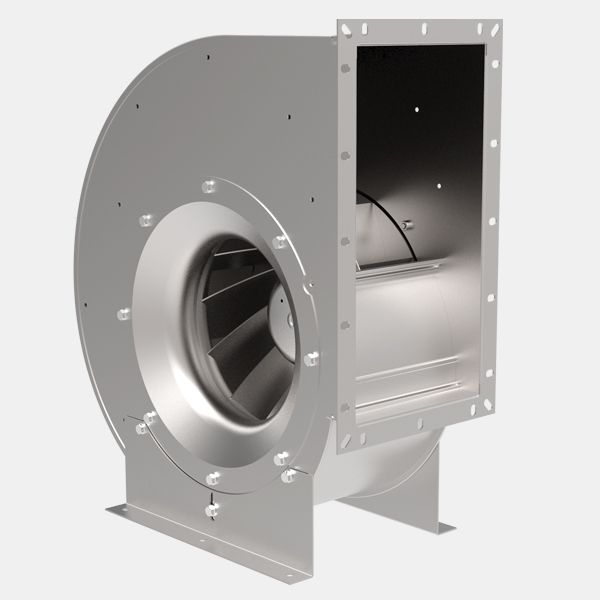

Radiálne ventilátory EC; s dozadu zahnutými lopatkami (typ EHAG...)
Vlastnosti:
objemový prietok až 13.400 m³/h
veľkosť: 225 - 560 mm (priemer obežného kolesa)
vysoko efektívna technológia EC
kompaktná konštrukcia
dozadu zahnuté lopatky
pätky je možné otočiť vždy o 90 °
voliteľný smer výfuku
integrovaná regulácia (EC regulátor)
plynulé riadenie výkonu
Skriňa:
Skriňa je vyrobená z pozinkovaného oceľového plechu. Bočné diely sú ku špirálovej skrini nanitované. V bočných dieloch sa nachádzajú otvory pre upevnenie pätiek, ktoré je možno otočiť vždy o 90 °.
do konštrukčnej veľkosti 400 - skriňa špirálovitá

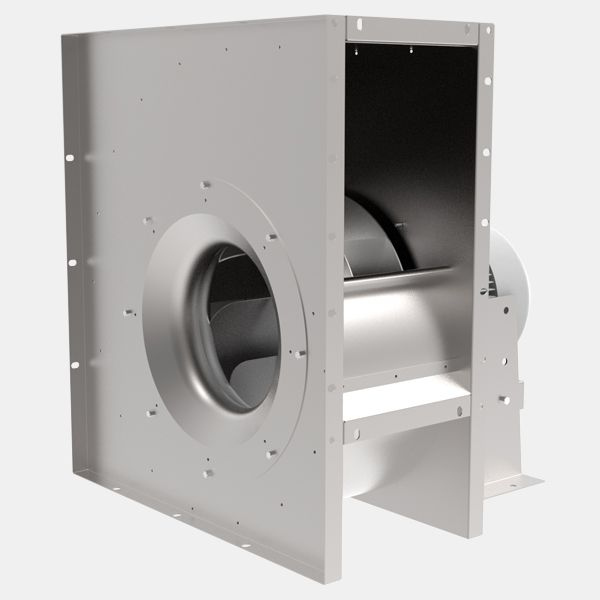

od konštrukčnej veľkosti 450 - skriňa obdĺžniková
Obežné kolesá:
Obežné kolesá s dozadu zahnutými lopatkami z hliníka sa montujú priamo na rotory motorov s vonkajšími rotormi a spoločne sú na dvoch úrovniach dynamicky vyvážené v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Elektrické pripojenie:
Motor má vyvedený kábel. Pripojenie k el. sieti je riešené cez priloženú svorkovnicu s krytím IP44.
Na stiahnutie:

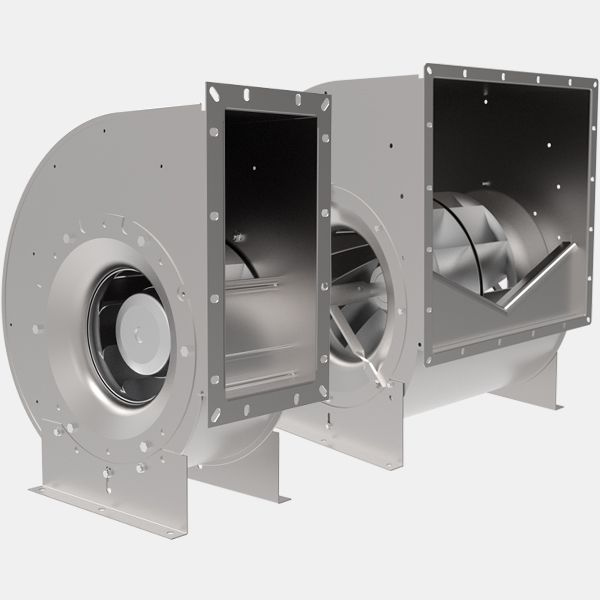

Radiálne ventilátory AC; s dozadu zahnutými lopatkami (Typ: E / DHA ...)
Vlastnosti:
objemový prietok až 28.000 m³/h
veľkosť: 225 - 560 mm (priemer obežného kolesa)
asynchrónny motor s vonkajším rotorom
dozadu zahnuté lopatky
pätky je možné otočiť vždy o 90 °
el. krytie IP54
teplotná trieda F
vývod pripojovacieho kábla na boku ventilátora
ochrana motora termokontakty
transformátorovo regulovateľné
Skriňa:
Skriňa je vyrobená z pozinkovaného oceľového plechu. Bočné diely sú ku špirálovej skrini nanitované. V bočných dieloch sa nachádzajú otvory pre upevnenie pätiek, ktoré je možno otočiť vždy o 90 °.
do konštrukčnej veľkosti 400 - skriňa špirálovitá
od konštrukčnej veľkosti 450 - skriňa obdĺžniková
prevedenie EHA - prevedenie s jednostranným nasávaním (E)
prevedenie DHA - prevedenie s obojstranným nasávaním (D)
Obežné kolesá:
Obežné kolesá s dozadu zahnutými lopatkami z hliníka sa montujú priamo na rotory motorov s vonkajšími rotormi a spoločne sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Elektrické pripojenie:
Motor má vyvedený kábel. Pripojenie k el. sieti je riešené cez priloženú svorkovnicu s krytím IP44.
Na stiahnutie:
Radiálne ventilátory so štandardným motorom; s dozadu zahnutými lopatkami (Typ: EHN ...)
Vlastnosti:
objemový prietok až 21.000 m³/h
veľkosť: 200 - 630 mm (priemer obežného kolesa)
skriňa z pozinkovaného oceľového plechu
pozície skrine: LG alebo RD
štandardný motor, IP55, teplotná trieda F
dozadu zahnuté lopatky
svorkovnice priamo na motore, IP55
ochrana motora PTC termistorom
Skriňa:
Skriňa je vyrobená z pozinkovaného oceľového plechu. Bočné diely sú ku špirálovej skrini nanitované. U veľkosti 200 sú motory pripevnené priamo prírubou. Od veľkosti 225 vyššie sú motory pripevnené na konzolu. Na vyžiadanie možno zaistiť potiahnutie plastom.
Obežné kolesá:
Obežné kolesá typu EHN ... s dozadu zahnutými lopatkami sú kompletne zhotovené z hliníka. Sacie dýzy z pozinkovaného plechu sú priskrutkované ku skrini. Obežné kolesá sú spoločne s nábojom obežného kolesa dynamicky vyvážené na dvoch úrovniach v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Elektrické pripojenie:
Pripojenie k el. sieti je riešené cez svorkovnicu s el. krytím IP 55, ktorá je umiestnená na motore.
