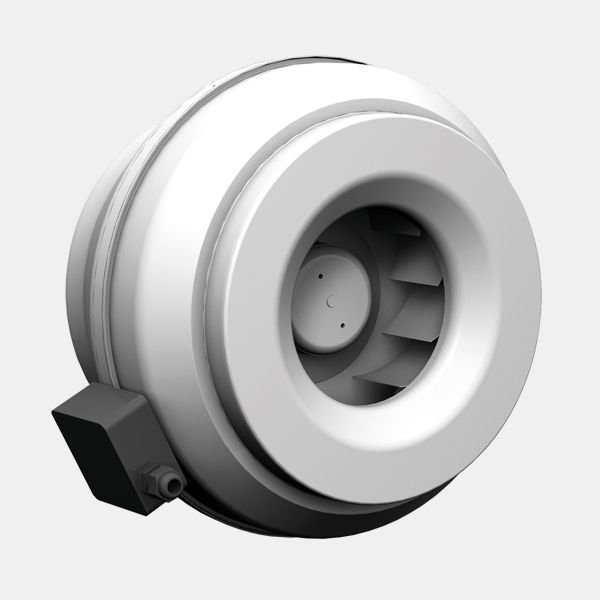

Skriňa:

Skrine z pozinkovaného oceľového plechu. Ventilátory sú vhodné výlučne pre vnútorné inštalácie.

Obežné kolesá:

Používajú sa vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z plastu. Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Elektrické pripojenie:

Elektrické pripojenie je cez primontovanú svorkovnicovú skriňu s krytím IP54. Integrovaná ochrana motora prebieha signalizáciou cez digitálny výstup alebo cez výstup tachometra.

Montáž:

Pre montáž sa používajú pevné kruhové rúry s pozinkovaného plechu (Spiro), pružné hliníkové alebo plastové rúrky podľa štandardných priemerov. Potrubné ventilátory Rosenberg sú univerzálne použiteľné vo všetkých montážnych polohách. Pre používanie cez viac podlaží budovy je nutné dodržiavať miestne predpisy protipožiarnej ochrany.

Na stiahnutie:

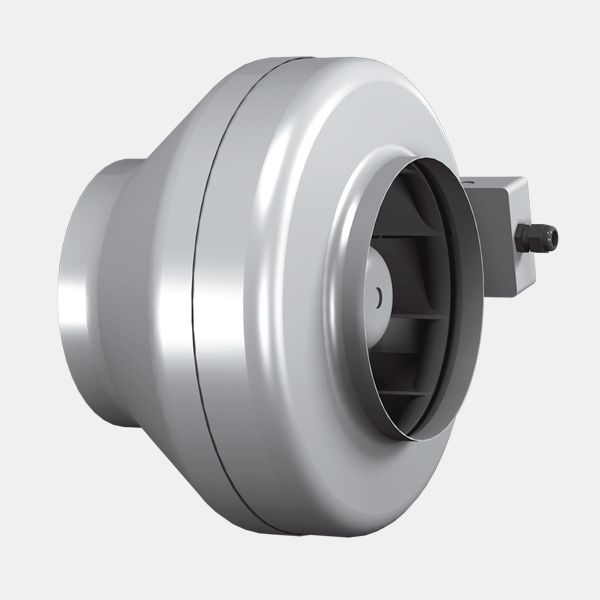

Skriňa:

Skrine z pozinkovaného oceľového plechu.

Obežné kolesá:

Do veľkosti 315L sa používajú vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z plastu, od veľkosti 355 sa používajú vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z hliníka.

Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Elektrické pripojenie:

Elektrické pripojenie prostredníctvom primontovanej svorkovnicovej skrini s krytím IP54.

Montáž:

Pre montáž sa používajú pevné kruhové rúry s pozinkovaného plechu (Spiro), pružné hliníkové alebo plastové rúrky podľa štandardných priemerov. Potrubné ventilátory Rosenberg sú univerzálne použiteľné vo všetkých montážnych polohách. Pre používanie cez viac podlaží budovy je nutné dodržiavať miestne predpisy protipožiarnej ochrany.

Na stiahnutie:

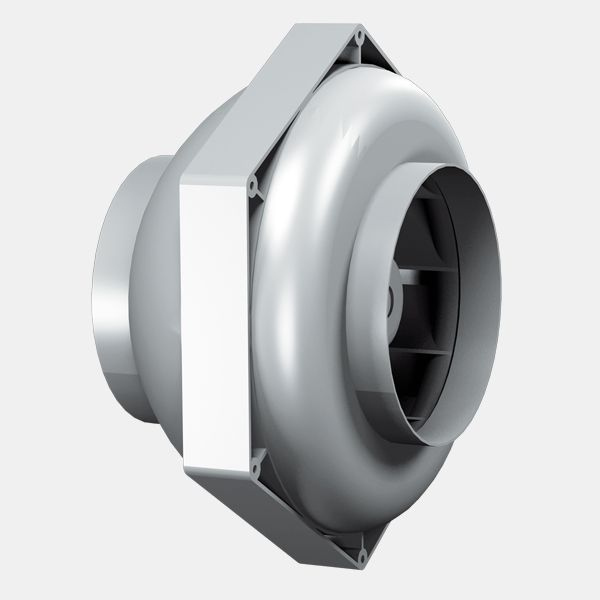

Skriňa:

Veľkosti 100L - 315L majú nárazuvzdornú, ťažko zápalnú plastovú skriňu pekného tvaru so zabudovanou skriňou svorkovnice s ochranou IP44 a riadiacou jednotkou.

Obežné kolesá:

Obežné kolesá do veľkosti 315 sú umelohmotná, kolesá veľkosti 315L sú z pozinkovaného oceľového plechu. Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Elektrické pripojenie:

Elektrické pripojenie je cez integrovanú skrinku so svorkovnicou s krytím IP44.

Montáž:

Pre montáž sa používajú pevné kruhové rúry s pozinkovaného plechu (Spiro), pružné hliníkové alebo plastové rúrky podľa štandardných priemerov. Potrubné ventilátory Rosenberg sú univerzálne použiteľné vo všetkých montážnych polohách. Pre používanie cez viac podlaží budovy je nutné dodržiavať miestne predpisy protipožiarnej ochrany.

Na stiahnutie:

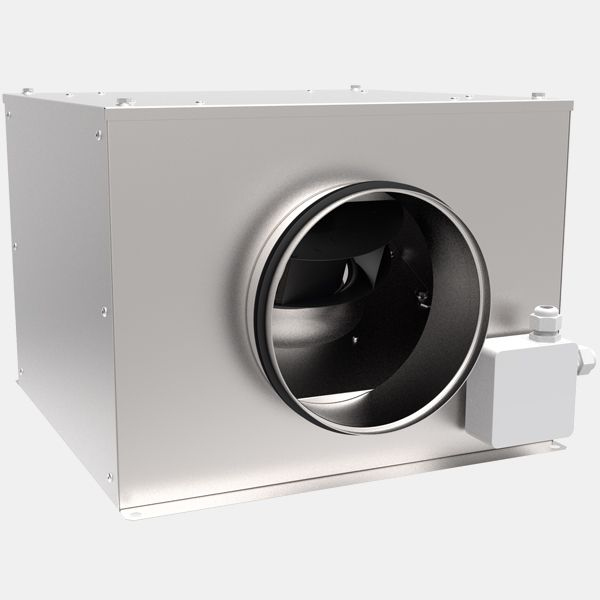

Skriňa ventilátora:

Skriňa je vyrobená z pozinkovaného oceľového plechu. Skriňa je hlukovo izolovaná pomocou 40 mm hrubých plátov minerálnej vlny. Ventilátor vo vnútri izolovanej skrine je možné demontovať.

Obežné kolesá:

Ventilátor je poháňaný ventilátorom s EC motorom s vonkajším rotorom umiestneným vnútri radiálneho obežného kolesa. EC Zeroboxy do veľkosti 250 majú obežné kolesá s dopredu zahnutými lopatkami, od veľkosti 315 sú použité obežné kolesá s dozadu zahnutými lopatkami.

Elektrické zapojenie:

Elektrické zapojenie je prevedené pomocou svorkovnice namontovanej na skrini ventilátora. Integrovaná ochrana motora je signalizovaná pomocou digitálneho výstupu alebo pulzného výstupu.

Montáž:

Môžu byť použité Spiro potrubia, ohybná hliníkové a plastové potrubia so štandardizovanými priemermi. Zeroboxy môžu byť použité vo všetkých montážnych pozíciách. Pokiaľ je ventilátor Zerobox použitý pre odsávanie z niekoľkých poschodí budovy, musia byť dodržané požiarne predpisy.

Na stiahnutie:

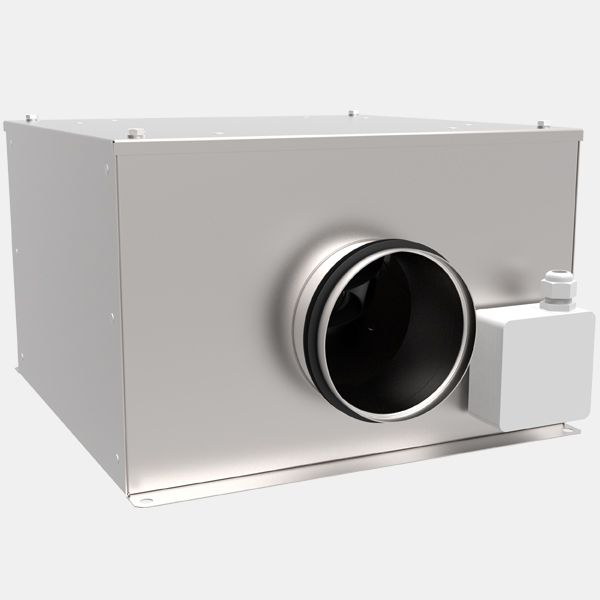

Skriňa:

Skriňa je z pozinkovaného oceľového plechu. U konštrukčného radu Revolution sú vložené 40mm silné dosky z minerálneho vlákna, ktoré pôsobia ako tlmič hluku. Kryt je možné jednoducho naskrutkovať a priestor ventilátora je takto ľahko dostupný pre čistenie a údržbu. Motor je možné demontovať s obežným kolesom a špirálovou skriňou.

Obežné kolesá:

Používajú sa motory s vonkajším rotorom s ochranným krytím IP44 / 54, ochranou proti vlhkosti, uložením v guľôčkových ložiskách a so vstavaným tepelným kontaktom pre ochranu motora. U verzie Revolution je obežné koleso zahnuté dozadu s dvojstranným saním. Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Elektrické pripojenie:

Elektrické pripojenie je cez svorkovnicovú skrinku s krytím IP44 resp. IP54.

Montáž:

Pre montáž sa používajú pevné kruhové rúry s pozinkovaného plechu (Spiro),  pružné hliníkové alebo plastové rúrky podľa štandardných priemerov. Zeroboxy sú použiteľné vo všetkých montážnych polohách. Pre používanie cez viac podlaží budovy je nutné dodržiavať miestne predpisy protipožiarnej ochrany.

Na stiahnutie:
