Skriňa:

Základný rám so závitovými svorníkmi na uchytenie sacieho príslušenstva a s vloženou sacou dýzou z pozinkovaného oceľového plechu. Kryt proti dažďu a kvadratická skriňa z hliníka, ktorý je odolný proti vode. Prenosný kôš motora s integrovanou ochranou proti dotyku z kruhovej ocele. Skriňa s integrovaným krytom k útlmu zvuku (S) pri prevedení DV / S ... G.

Obežné kolesá:

Optimalizácia stupňa účinnosti vysokovýkonných obežných kolies s dozadu zahnutými lopatkami. Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú na dvoch úrovniach dynamicky vyvážené v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Strešné ventilátory EC veľkosti 310-450 majú umelohmotné obežné koleso odolné voči poveternostným vplyvom z PA6 (polyamid), a ventilátory veľkosti 500-630 majú obežné koleso z hliníka odolného proti morskej vode.

Elektrické pripojenie:

Elektrické pripojenie s predinštalovaným vypínačom, jednofázovo alebo trojfázovo podľa prevedenia. Integrovaná ochrana motora prebieha signalizáciou cez poplašné relé.

Prevedenie "riadiaca prevádzka" - V prevedení "riadiaca prevádzka" je počet otáčok plynulo zadaný cez 0-10V signál alebo cez potenciometer (príslušenstvo).

Prevedenie "regulačná prevádzka" - V prevedení "regulačná prevádzka" je požadovaná hodnota tlaku plynule zadaná cez vopred naregulovaný potenciometer v skrini svorkovnice alebo cez signál 0-10V. Vopred inštalovaný tlakový senzor s displejom má nastaviteľnú oblasť tlaku (100 Pa, 300 Pa, 500 Pa, 1000 Pa).

Na stiahnutie:

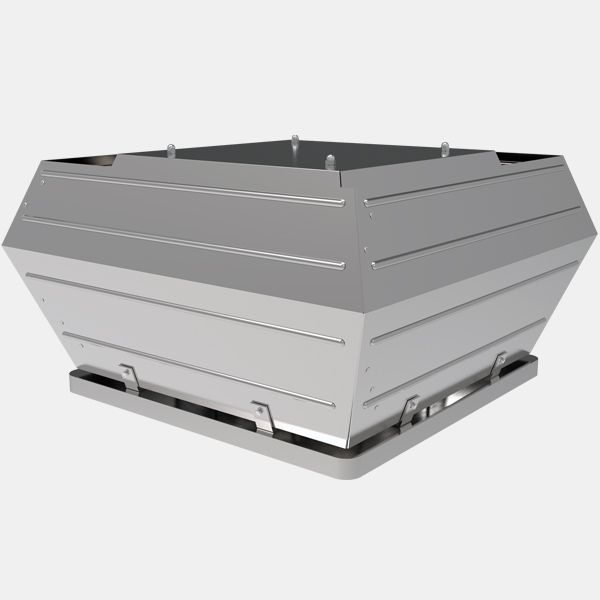

Skriňa:

Skrine strešných ventilátorov Rosenberg (DV / S, DVW / S) sú z hliníka odolného proti morskej vode a súčasťou je základový rám s integrovanou sacou dýzou.

Prevedenie DV - Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu

Prevedenie DVS - Skriňa s integrovaným krytom k útlmu hluku (S); základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu

Prevedenie DVW - do konštrukčnej veľkosti 500: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu; od konštrukčnej veľkosti 560: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu, dodatočne opatrený povlakom z plastu

Prevedenie DVWS - Skriňa s integrovaným krytom na tlmenie zvuku (S); do konštrukčnej veľkosti 500: základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu; od konštrukčnej veľkosti 560: základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu, doplnkovo ​​opatrený povlakom z plastu

Obežné kolesá:

Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú na dvoch úrovniach dynamicky vyvážené v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Vyhotovenie DV / S:

do konštrukčnej veľkosti 400: Vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z plastu

od konštrukčnej veľkosti 450: Vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z hliníka

Vyhotovenie DVW / S:

Vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z hliníka, s optimalizáciou stupňa účinnosti (W)

Elektrické pripojenie:

Hnacie motory sú opatrené pripevnenou pripojovacou skriňou s ochranným krytím IP54, ktorá je, po odňatí ochranného krytu proti dažďu, ľahko dostupná. Na želanie je možné ku skrini ventilátora pripevniť vypínač (alternatívne).

Do konštrukčnej veľkosti 310L - Spôsob krytia motora IP44. Tepelné kontakty vo vinutí motora sú zapojené v rade

Od konštrukčnej veľkosti 355 - Spôsob krytia motora IP54. Tepelné kontakty sú inštalované vo vinutí motora a vyvedené von na svorkovnici

Na stiahnutie:

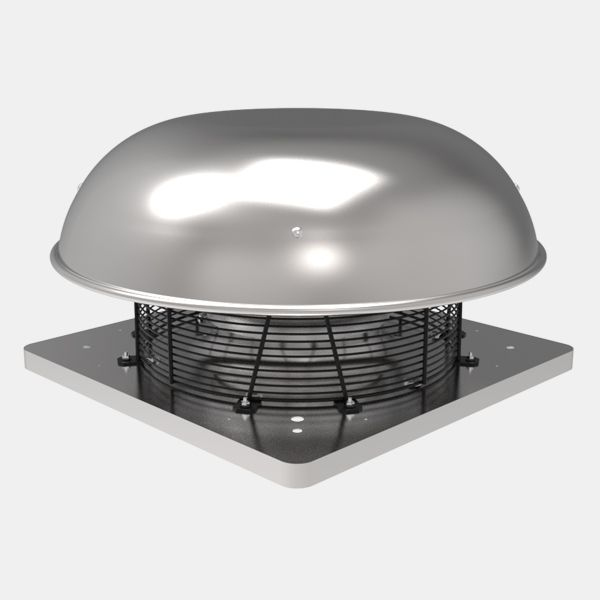

Skriňa:

Skrine strešných ventilátorov Rosenberg (DH, DHW) sú z hliníka odolného proti morskej vode a súčasťou je základový rám s integrovanou sacou dýzou.

Prevedenie DH - Kryt z hliníka odolného proti morskej vode; základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu

Prevedenie DHW - do konštrukčnej veľkosti 500: Kryt z hliníka odolného proti morskej vode; základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu; od konštrukčnej veľkosti 560: Kryt z pozinkovaného oceľového plechu; základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu, doplnkovo ​​opatrený povlakom z plastu

Obežné kolesá:

Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú na dvoch úrovniach dynamicky vyvážené v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Prevedenie DH - do konštrukčnej veľkosti 400: Vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z plastu; od konštrukčnej veľkosti 450: Vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z hliníka

prevedenie DHW - Vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z hliníka, s optimalizáciou stupňa účinnosti (W)

Elektrické pripojenie:

Hnacie motory sú opatrené pripevnenou pripojovacou skriňou s krytím IP54, ku ktorej sa možno, po odňatí ochranného krytu proti dažďu, pripojiť. Na želanie je možné ku skrini pripevniť vypínač (alternatívne).

do konštrukčnej veľkosti 310L- Spôsob krytia motora IP44 Tepelné kontakty vo vinutia motora sú zapojené v rade

od konštrukčnej veľkosti 355 - Spôsob krytia motora IP54 Tepelné kontakty sú inštalované vo vinutí motora a vyvedené von na svorkovnici

Na stiahnutie:

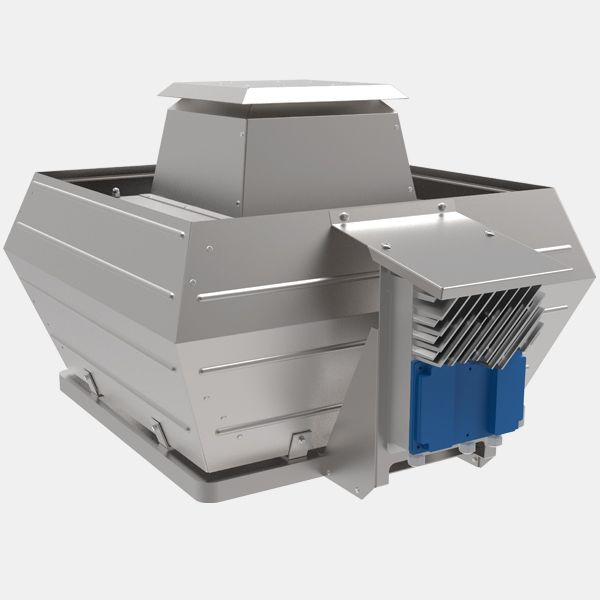

Skriňa:

Skrine nadstavbových ventilátorov Rosenberg (DVNF / S, DVN / S) sú z hliníka odolného voči morskej vode a súčasťou je základový rám s integrovanou sacou dýzou.

Prevedenie DVNF / DVN:

do veľkosti 500: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu

od veľkosti 560: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu a dodatočne práškovo nalakovaný

Prevedenie DVNFS / DVNS

do veľkosti 500: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu

od veľkosti 560: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu a dodatočne práškovo nalakovaný

Obežné kolesá:

Obežné kolesá s optimalizovanou účinnosťou s dozadu zahnutými lopatkami sú vyrobené z hliníka. Obežné kolesá s nábojom sú v dvoch prevedeniach na úrovni kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11. Obežné kolesá sú namontované na hriadeli štandardného IEC motora typu B5.

Elektrické pripojenie:

Prevedenie DVNF / DVNFS - Elektrické pripojenie sa vykonáva cez frekvenčný menič integrovaný na skrini ventilátora. Pri modeli - GS sa vykonáva elektrické pripojenie cez servisný vypínač.

Prevedenie DVN / DVNS - Svorkovnica motora je ľahko prístupná. Motor musí byť zapojený podľa schémy zapojenia a v zhode s platnými predpismi a miestnymi zákonmi. Pri modeli - GS sa elektrické pripojenie vykonáva cez servisný vypínač.

Na stiahnutie:
